杭州欧雷克电子科技有限公司

品牌：	欧乐（oule）	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	限压型	安装形式：	串联
工作原理：	限压型	型号：	OK-N/2.6/JK
规格：	87*81*34mm	商标：	欧乐（oule）
包装：	欧乐（oule）	电压保护水平Up：	≤15V(8/20μs，20kA)
串联电阻：	≤0.2dB	产量：

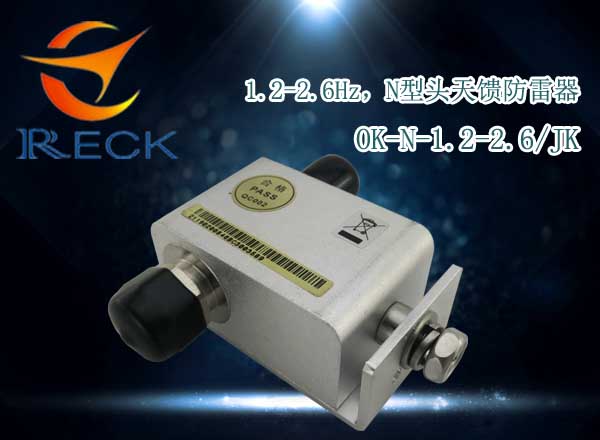

复合型天馈电涌保护器?天馈防雷器?天馈避雷器 产品描述：欧乐（oule） 天馈电涌保护器（SPD、防雷器）是专门为 GPS/BD 通讯基站通信频段收发系统设计，使其免遭由天馈线引入的感应雷击及静电放电等过电压损坏。本产品具有防水、防尘功能，可用于室外安装场所。
功能特点：
1、高速反应，二级防雷保护，残压极低。
2、雷击通流能力强，最大可泄放25KA(8/20μs)，尤其适合于高山多雷区。
3、全铝金属外壳，屏蔽性能特优。
4、具有防水、防尘功能，安装于室外时尤其适合。

技术参数：

项目	复合型天馈防雷器
产品型号	OK-N/2.6/JK
SPD类别	复合型
额定工作电压Un	DC5V
最大持续运行电压Uc	DC6V
额定工作电流A	DC4A
标称放电电流In(8/20μs)	20kA
最大放电电流Imax(8/20μs)	25kA?
传输频率Ve	1.2~2.6GHz
交流耐受能力(1s,?5?times)	0.25A
冲击耐受能力	4kV,1.2/50μs;?2kA,8/20μs(10times)
电压保护水平Up	≤15V(8/20μs，20kA)
	≤20V(1.2/50μs?,4kV)
持续功率输入RF	≤100W
电压驻波比?VSWR	≤1.12
插入损耗	≤0.2dB
串联电阻	0.5Ω±20%
绝缘电阻	≥1kΩ
端口特性阻抗	50Ω
端口型号	N(J/K)
防水等级	IP67
最大重量	300g
接地电阻Ω/线径	≤4Ω?/?2.5mm2
工作温度范围	-40℃～+70℃
空气相对湿度（室内温度条件下）	30％～90％
尺寸	87*81*34mm
执行标准	EN:2001

防雷器安装指导：
1 、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。在雷电较少的地区，天线不带放大器的情况下，也可以只用一个。
2 、把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于 2.5mm2 ），另一端与防雷系统接地母线可靠连接，接地电阻不大于 4 Ω。
3 、在户外使用天馈防雷器时必须注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4 、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
